光纜成纜時，對光纖有兩個保護要求：一是光纖少受力；二是光纖要防水。

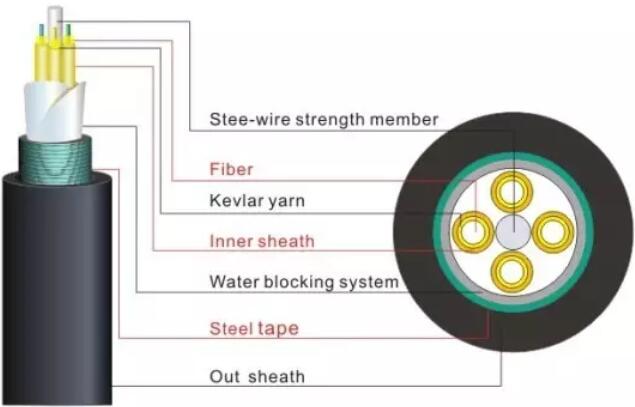

光纜的外層是塑料護層，里面是金屬護套，再里面是遇水膨脹的阻水層，纜芯有油膏和光纖粘在一起。光纖有四道防水關口，即：塑料護層、金屬護套、阻水層、油膏。那么問題來了，光纖為什么這樣怕水，家里的魚缸玻璃、窗玻璃為什么不怕水反而防水，都是玻璃為什么這樣不同?
一般認為光纖不怕水，因?yàn)椴ＡЦ剿詷O好。一般認為光纖不怕水，因?yàn)椴ＡЦ剿詷O好。但實際上水對唐山光纜十分有害的。如果光纜內進了水，在嚴寒水結冰膨脹會報傷光纖，所以唐山光纜內需要用油膏填滿，防止水分進入。
實驗表明，水分長期沒入唐山光纜會使光纖哀減增大，尤其在1.55pm波長上，如圖所示：
光纖怕水的原因是：光纖是玻璃(Si04)硅氧四面體相互連接構成的，如圖1所示。在一Si—O—Si一網絡中，氧原子以橋氧的形式存在。但在有水的環境中，玻璃表面吸附水氣后，慢慢地發生水解反應，于是導致原網絡一Si一0一Si一中的硅氧鍵斷裂，橋氧變成非橋氧如圖2，結果造成玻璃裂紋，并使裂紋不斷增長。
不管是魚缸玻璃、窗玻璃還是光纖玻璃都是怕水的，所不同的是魚缸玻璃、窗玻璃都很厚，厚度有3mm、5mm、lOmm，即使有O.05mm的裂紋也不影響玻璃的強度，肉眼也看不出變化。而光纖玻璃就不同了，光纖的玻璃直徑只有O.125mm，像頭發絲那樣粗細，如果有O.05mm裂紋，光纖直徑就剩有O.075mm了，所以光纖極容易斷纖，另外OH根的出現也會增加光纖對光的吸收損耗。這就是為什么魚缸玻璃、窗玻璃不怕水，而光纖玻璃怕水的原因。
既如此，唐山光纜破損，接頭盒密封不好，裸纖暴露都會因水而導致光纖壽命縮短、自然斷纖。 |
