1)光纜掛鉤：布放光纜長度（公里）×2060（≤2條纜時用25mm2規格、≥3條纜時用35mm2規格）。具體計算分兩種情況。新設吊線時=新設吊線長度(米)×2×1.03，利舊吊線時=光纜長度(米) ×2×0.3
2)拉線襯環：三股（用于7/2.2拉線）、五股（用于7/2.6拉線）、七股（用于7/3.0拉線）。2個/拉線+吊線終端（5個/km——新設吊線）+光纜預留每處1個，具體計算=7/2.6拉線×2.02+新設架空吊線(米)×8.1/1000+新設墻壁吊線長度(米) ×4.04/100+0.5，計算結果取整。
3)拉線抱箍= 7/2.6拉線×1.01+新設架空吊線(米)×4.04/1000)+0.5，計算結果取整。
4)三眼單槽夾板：每條拉線1只+利舊桿路新設拉線的數量。
5)三眼雙槽夾板（D7）：用于7/2.2和7/2.6拉線，算法：2個/拉線+吊線終端（5個/km——新設吊線）+終端桿一處2塊。 D9：用于7/3.0拉線，算法：每條4塊+輔吊處數×4
6)1條單股7/2.2拉線：用3.02kg鋼鉸線+1套地錨鐵柄+1套水泥拉線盤+1套拉線抱箍+2個拉線襯環（3股）+2付三眼雙槽夾板+0.22kg4.0鐵線+0.30kg3.0鐵線+0.02kg1.5鐵線。
7)1條單股7/2.6拉線：用3.80kg鋼鉸線+1套地錨鐵柄+1套水泥拉線盤+1套拉線抱箍+2個拉線襯環（5股）+2付三眼雙槽夾板+0.22kg4.0鐵線+0.55kg3.0鐵線+0.04kg1.5鐵線。
8)鍍鋅鋼絞線7/2.2重量=新設7/2.2架空吊線(米)×0.23+新設墻壁吊線長度(米)×0.23+0.5，計算結果取整。
9)鍍鋅鋼絞線7/2.6重量=新設7/2.6拉線×4.41+0.5，計算結果取整。

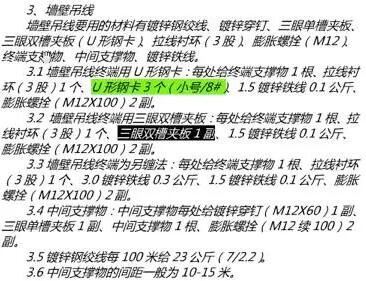

10)一號拉攀=鋼索支架(L鐵) =突出支架=新設墻壁吊線長度(米) ×4.04/100+0.5，計算結果取整。
11)U型鋼絞線卡子（8mm、10mm、12mm規格）：算法：8只/每處+光纜預留每處4個，具體計算=新設墻壁吊線長度(米)×36/100+0.5，計算結果取整。
12)1個光纜預留處：1付拉線抱箍+同程式吊線+1個襯環+4個鋼鉸線卡子
13)降阻劑：按延伸式地線數量算，單位：公斤，每處0.5kg
14)蛋形隔電子：1只/公里。（只算新建桿路、新設吊線的利舊桿）
15)直埋式地線數量：≥45°的角桿、進局（新建）、利舊桿路新設吊線時≥45°的角桿也算。
16)銅鼻子=基站數×2
17)噴漆：
黑色（20根桿/瓶）
藍色（30根桿/瓶）
防銹漆（紅色）：1kg/km。
唐山光纜
18)光纜標志牌：A型（架空）、B型（管道）。算法：2個/km。
19)拉線地錨：2100×16（7/2.2拉線）=7/2.2拉線數量；
2100×18（7/2.6拉線）=7/2.6拉線數量；
2400×20（7/3.0拉線）=7/3.0拉線數量。
20)水泥拉線盤：
500×300×150——用于7/2.2拉線
600×400×150——用于7/2.6拉線
800×300×150——用于7/3.0拉線
21)鋼地錨：450×25——堅石用
22)拉線抱箍（無眼）：
164×50×8：9米以下桿用
184×50×8：9米桿用
算法：7/2.2×2算1個，四方拉算2個，終端拉算1個（算了拉箍，不算吊箍）
23)單吊線抱箍（有眼）：
164×50×8：9米以下桿用
184×50×8：9米桿用
24)用于吊線和輔吊
25)鍍鋅扁鋼：（單位：公斤）
40×4：1米=1.33kg，每處5米
50×50×5：1米=3.77kg，每處4米
26)PVC塑料軟管 φ20 公斤——光纜過電桿用
27)塑料子管（白） 28/34 公斤——過樹林保護用
28)鋁芯塑料線 BLV2.5mm 公里——光纜綁扎線
29)光纜預留架（單位：付）——光纜預留綁扎 2.5個/公里
30)茶托拉板：用于輔助吊線
31)地線夾板：延伸式地線×2
32)地線棒：只算直埋
33)鋼管接頭：每根管3m，引上
34)尾纖=中繼段數×芯數
35)法蘭盤=基站數×芯數（=2×尾纖數）
SC/SC-SC/SC:方頭
FC/PC-FC/PC：圓頭（FC連外側，PC連內側）
6mm2:兩個DDF之間，每條20cm，銅鼻子數量=條數*2
16mm2:電源線，負極不配銅鼻子（插在空氣開關上——即直配單元上），正極配銅鼻子。所以，銅鼻子數量=條數*1
35mm2:保護地線和防雷地線，銅鼻子數量=條數*2
注：新增1個12芯終端熔接一體化模塊。
？？？U型：新放吊線用，12個/1公里。
36)接線子：一對2個。
37)
備注：一號拉攀=終端拉攀=終端支撐物=墻壁拉板
L鐵=L支架=中間支撐物
突出支架視現場情況，有時不用。 |
